在工業控制、醫療電子、通信電力及汽車電子等多類電子系統的設計與應用中，隔離器件具有不可替代的必要性。

1.隔離器件的應用

圖1 隔離器件的應用

1.1工業控制領域：

　　變頻器、PLC、伺服驅動器等設備往往需要同時對接高壓動力回路與低壓控制回路，若不進行電氣隔離，高壓側的浪涌、尖峰電壓極易竄入低壓側，造成控制芯片燒毀或系統誤觸發，同時也能避免操作人員在調試維護時面臨觸電風險。

1.2醫療電子領域：

　　監護儀、超聲設備等與人體直接接觸的儀器，必須通過隔離器切斷設備內部電路與人體之間的電氣連接，防止漏電流危及患者生命安全，同時滿足醫療電氣安全標準的強制要求。

1.3通信與電力電子領域：

　　基站電源、光伏逆變器、充電樁等設備會面臨不同模塊間的接地電位差問題，地環路引發的干擾會導致信號失真、數據傳輸錯誤，隔離器可阻斷地環路，保障信號穩定傳輸；此外，不同電壓域的系統互聯時，隔離器還能實現高低壓信號的安全轉換，避免電壓不匹配造成的器件損壞。

1.4在汽車電子領域：

　　車載電池管理系統、電機控制器等模塊工作環境復雜，存在大量電磁干擾，隔離器的高共模瞬態抗擾度能有效抵御干擾，確保各模塊間通信可靠。

2.數字隔離器與光耦器件

常用的隔離器件包含于光隔離，磁隔離或電容隔離三種，光隔離技術基于發光二極管，是曾經應用最廣泛的器件，但隨著技術的發展，其越來越多的被基于另外兩種隔離技術的數字隔離器所取代。

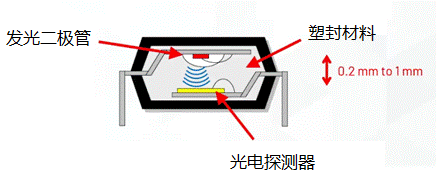

圖2 光耦器件

基于磁隔離或電容隔離技術的隔離器件統稱為數字隔離器，數字隔離器相比傳統光耦器件，在性能、穩定性、功耗、集成度等多個維度具備顯著優勢：

2.1傳輸性能更優

傳輸速率高：數字隔離器基于電容或磁耦合原理，傳輸速率可達Mbps 至 Gbps 級別，遠超普通光耦（通常幾十 kbps～Mbps），能滿足高速通信接口（如 SPI、I²C、CAN）的需求。

傳輸延遲低且穩定：延遲時間一般在 ns 級，且不受溫度、電壓變化的影響；而光耦的 LED 發光效率會隨溫度升高下降，導致延遲增大、抖動加劇。

抗干擾能力強：數字隔離器對電磁干擾（EMI）、射頻干擾（RFI）的免疫力遠高于光耦，且不會像光耦那樣產生電磁輻射，同時能承受更高的共模瞬態電壓（可達幾十 kV/μs），適合強干擾的工業、汽車電子場景。

2.2可靠性與壽命更長

無老化問題：光耦的核心器件是 LED 和光敏管，LED 的發光強度會隨使用時間衰減，導致器件性能漂移，壽命一般在數萬小時；數字隔離器無發光 / 感光元件，不存在老化問題，工作壽命可達幾十萬小時甚至更長。

工作溫度范圍寬：數字隔離器的工作溫度通常覆蓋 -40℃~125℃甚至 150℃，且性能波動小；光耦受 LED 特性限制，高溫下性能退化明顯，低溫下響應速度變慢。

2.3功耗與體積更具優勢

靜態功耗極低：數字隔離器無需驅動 LED，靜態電流通常在 μA 級；而光耦需要維持 LED 的導通電流，功耗是數字隔離器的數倍甚至數十倍，更適合電池供電或低功耗設備。

集成度高、體積小：數字隔離器可單片集成多通道隔離、邏輯電平轉換、診斷功能（如短路檢測）等，封裝尺寸更小（如 SOIC、DFN）；光耦多為單通道或雙通道設計，且需要搭配外圍限流電阻，占用 PCB 空間更大。

2.4易用性與一致性更好

無需外圍電路：數字隔離器直接兼容標準邏輯電平，可與 MCU、FPGA 等芯片直連；光耦需要根據輸入電壓計算限流電阻參數，設計繁瑣。

參數一致性高：數字隔離器的傳輸延遲、閾值電壓等參數離散性小，批次間性能穩定；光耦受半導體工藝影響，參數一致性較差，需要在電路設計中預留余量。

3.磁隔離與電容隔離

磁隔離與電容隔離是數字隔離器的兩種技術路線：

電容數字隔離器相比磁隔離數字隔離器，核心優勢集中在高速低抖動、低功耗、尺寸與集成度、抗磁干擾及成本適配五個方面，尤其適合對時序精度與低功耗要求嚴苛的場景。

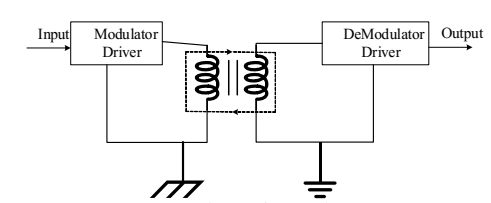

圖3 磁隔離

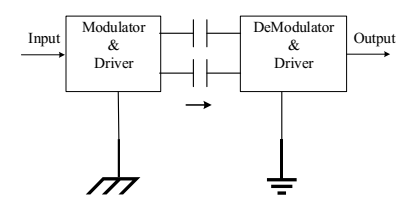

圖4 電容隔離

3.1核心優點：

高速與低抖動

傳輸速率更高：可達數百 Mbps 至 Gbps 級，比磁隔離更適配 SPI、PCIe、CAN FD 等高速總線。

延遲與抖動更優：傳播延遲多在 10ns 以下，抖動低至數 ps RMS，通道間偏移更小，適合高精度同步與 A/D 采樣。

編碼更高效：多采用邊緣觸發編碼，相比磁隔離的開關鍵控，功耗更低、時序更穩。

功耗與能效

靜態與動態功耗更低：無磁芯勵磁損耗，單通道靜態電流多為 μA 級，適合電池供電或高密度板卡。

低速率下優勢更明顯：低速通信時，電容隔離的電流消耗顯著低于磁隔離，能效比更高。

尺寸、集成度與工藝

封裝更小：SiO?介質電容隔離柵可與 CMOS 工藝高度兼容，芯片面積更小，支持 DFN 等超薄封裝，節省 PCB 空間。

集成度更高：易單片集成多通道、電平轉換、診斷等功能，外圍電路極簡，設計更靈活。

3.2抗干擾與 EMI 特性

抗磁干擾能力強：僅通過電場耦合，不受外部磁場（如電機、變壓器）干擾，適合 MRI、電力電子等強磁環境。

EMI 輻射更低：無磁芯交變磁場輻射，且發射譜更易控制，EMC 認證更易通過。

3.3絕緣可靠性與成本

絕緣介質穩定：SiO?絕緣層的長期耐壓與老化特性優于磁隔離常用的聚酰亞胺，工作電壓可達 2000Vrms，壽命更長。

成本適配性好：中低隔離電壓場景下，電容隔離的芯片成本與量產一致性更優，適合消費電子、普通工業控制等批量應用。

綜合來看，電容隔離憑借高速低抖動、低功耗、小尺寸及強抗磁干擾的核心優勢，成為消費電子、汽車電子、高精度測量等場景的優選方案，而磁隔離則在高壓耐壓與功率同傳方面更具特色，光耦則依托成本優勢適用于低速簡易場景。

4.乾鴻微全系列數字隔離器

基于對不同隔離技術的特性深耕與市場需求洞察，乾鴻微精準聚焦電容隔離的性能優勢，推出覆蓋單通道、雙通道、四通道的全系列數字隔離器，既延續了電容隔離在傳輸速率、功耗控制與集成度上的天然優勢，又通過多通道靈活配置，適配從簡單開關信號隔離到高速總線通信的多樣化應用需求，為工程師提供高性價比、易選型的一站式隔離解決方案。

乾鴻微典型產品：

產品特點：

信號傳輸速率：DC～150Mbps

寬電源電壓范圍：2.5V～5.5V

高 CMTI：200kV/us

隔離電壓：＞3.75kV_RMS

低傳輸延遲：＜15ns

隔離柵壽命：＞40 年

優異 EMI 特性

斯密特觸發器輸入

溫度范圍：-55℃～125℃
