構建全差分輸入ADC的模擬前端信號鏈路

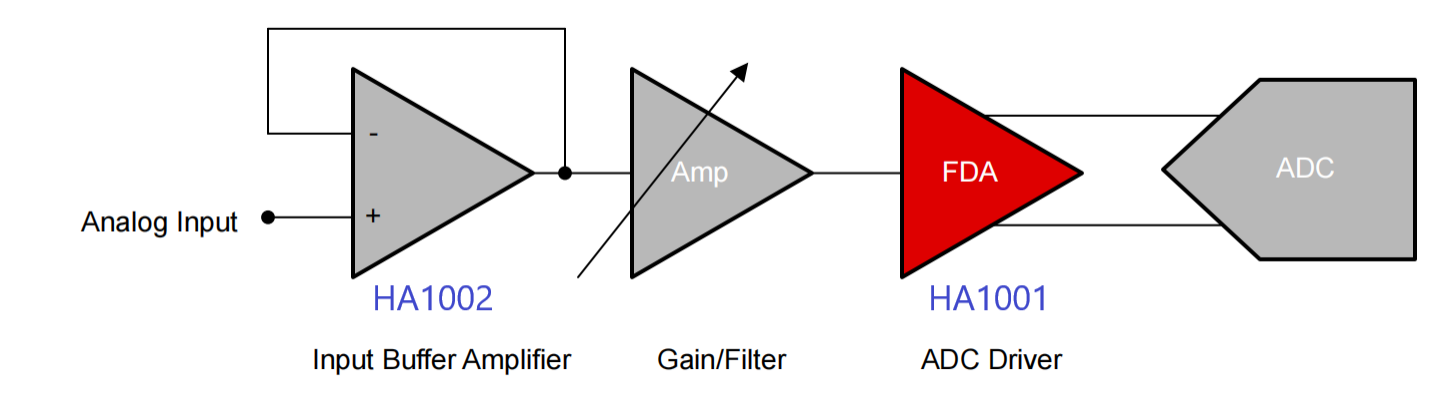

下圖是一個經典的全差分輸入 ADC的模擬前端信號鏈路，包括第一級的輸入緩沖放大器，第二級的增益/濾波器及最后一級的全差分放大器。

圖1 全差分輸入ADC的模擬前端信號鏈路

輸入緩沖放大器的作用：作為鏈路的第一級，它接收來自“Analog Input”的高阻抗信號源，其高輸入阻抗有效隔離了信號源與后續電路，防止后續電路（如增益/濾波器級）的輸入阻抗成為信號源的負載，從而避免信號在源頭處發生衰減或失真，并提供驅動能力驅動后級電路，是整個鏈路的橋梁。我司的HA1002是小信號帶寬500MHz的高速寬帶運算放大器，具有高輸入阻抗以及高寬帶、低噪聲等特點，適用于用作第一級的輸入緩沖放大器。

在設計分辨率高于14 位 ADC的數據采集系統 (DAQ)時，選擇性能優于ADC且留有足夠裕度的全差分放大器做ADC的驅動器，可以有效減少ADC驅動器對ADC性能的影響。 HA1001E型高速差分放大器（FDA）可將單端信號轉換為差分信號并驅動全差分輸入 ADC。上圖顯示了HA1001E型高速差分放大器（FDA）在驅動差分輸入 ADC 的模擬前端最后一級中的位置。

差分ADC驅動器的優點：

簡化了單端至差分及差分至差分的轉換、共模電平偏移及差分信號的放大。 相對于單端驅動器，它們有更低的失真和更快的建立時間。

差分VFB ADC驅動器與單端放大器的區別：

除了通常的反相和同相輸入外，HA1001E型高速差分放大器還有另外的輸入 VOCM，它能夠偏移差分輸出的共模電壓（見圖 2）,與 VFB 運算放大器相類似，閉環增益由輸入電阻和反饋電阻來設定，但對于反相輸入和同相輸入的電阻須是獨立的且要匹配。內置的共模反饋環路使得輸出在很寬的頻率范圍上具有極好的平衡，外部元件無需嚴格匹配，于是，差分輸出與理想非常接近，即幅度一致，而相位嚴格相差 180°。同樣，若需要，也可通過 VOCM功能保持信號中的直流分量。

圖2 HA1001E型高速差分放大器（含 VOCM輸入）

設計注意事項：

1、為保證信號的準確性FDA帶寬與ADC采樣速率要相匹配。

2、選擇低輸入?yún)⒖荚肼暤娜罘诌\(yùn)放以提高ADC的動態測量范圍。

3、全差分運放的輸出電壓擺幅應滿足ADC的滿標量程范圍，否則會出現削波或失真。

4、輸入和輸出阻抗要匹配，可以避免信號反射或負載效應。

5、穩定時間需要在ADC采集時間的1/2LSB范圍內。

6、通過優化器件引腳布局減小雜散電容。

7、驅動高分辨率 ADC，要注意-3dB 帶寬及增益平坦度，特別地，還要考慮作為頻率的函數的諧波失真。

HA1001E型高速差分放大器主要參數

HA1002型500M高速寬帶運算放大器主要參數
